堅守陣地! 解析兩種"非主流"發動機技術(4)

　　轉子發動機的結構和工作原理

　　三角活塞旋轉式發動機也就是轉子發動機，它采用三角轉子旋轉運動來控制壓縮和排放，與傳統的活塞往復式發動機的直線運動迥然不同。一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。

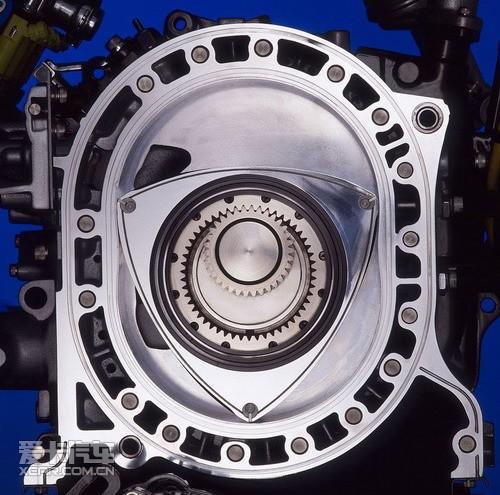

轉子發動機的結構實拍圖

轉子發動機的結構和工作原理（動態演示）

　　轉子發動機則不同，它直接將可燃?xì)獾娜紵�膨脹力轉化為驅動扭矩。在轉子發動機中，燃燒產生的壓力保存在殼體和三角形轉子（在該發動機中用來代替活塞）構成的密封室中。

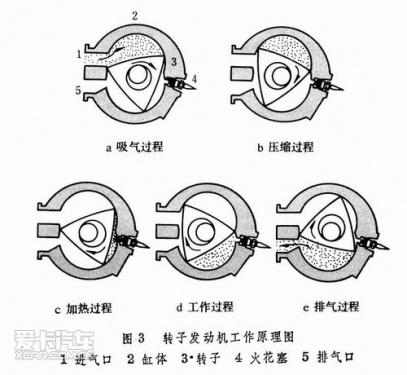

轉子發動機的工作原理

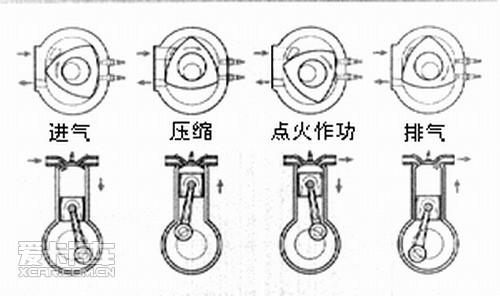

轉子發動機的工作原理

　　轉子的行進路徑與呼吸測量?jī)x產生的軌跡類似。轉子的頂點與殼體接觸，從而形成三個獨立的氣室。轉子不停地圍繞燃燒室運動，三種體積的氣體交替膨脹和收縮。正是這種膨脹和收縮將空氣和燃料吸入發動機，然后對此混合氣體進行壓縮，并在氣體膨脹時生成有用的動力，最后排出廢氣。

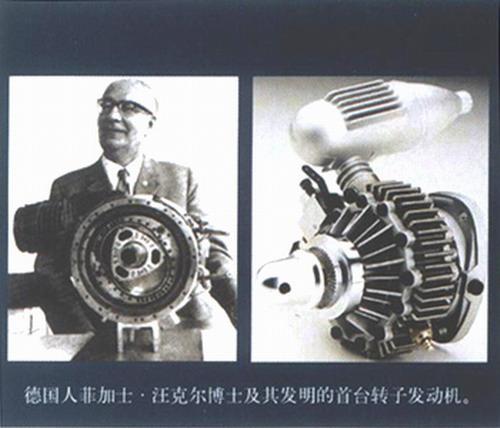

德國人菲加士·汪克爾發明的首臺轉子發動機

　　馬自達投巨資購得轉子發動機版權

　　這種發動機由德國人菲加士·汪克爾發明，在總結前人的研究成果的基礎上，解決了一些關鍵技術問題，研制成功第一臺轉子發動機，所以也有的稱之為汪克爾轉子發動機（Wankel Engine）。汪克爾發動機的面世，讓很多有實力的汽車生產商都嗅到了新時代技術的氣味。可是，汪克爾發動機在啟動試驗中暴露出的缺點，卻打消了很多向汪克爾發動機挑戰的年頭。

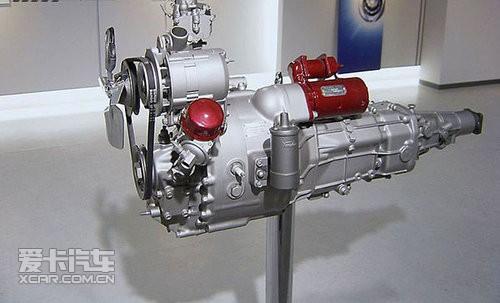

馬自達的首臺量產型轉子發動機10A-8010

馬自達首臺實用化兼量產化的轉子發動機車-Mazda Cosmo Sport

　　一向?qū)π录夹g(shù)情有獨鐘的馬自達公司投巨資從汪克爾公司買下了這項技術，馬自達在購得版權后，以RE-Rotary engine譯名轉子發動機作為汪克爾發動機的新名稱。1964年，日內瓦的德法合資企業COMOBIL公司，首次把轉子發動機裝在轎車上成為正式產品。1967年，日本人也將轉子發動機裝在馬自達轎車上開始成批生產。

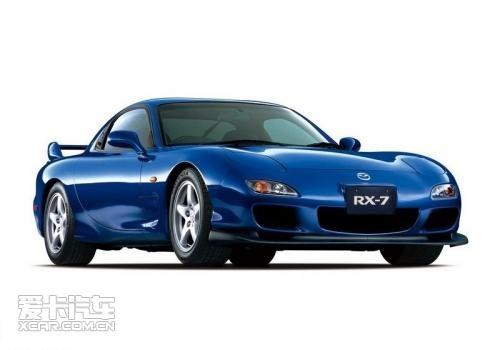

馬自達RX－7

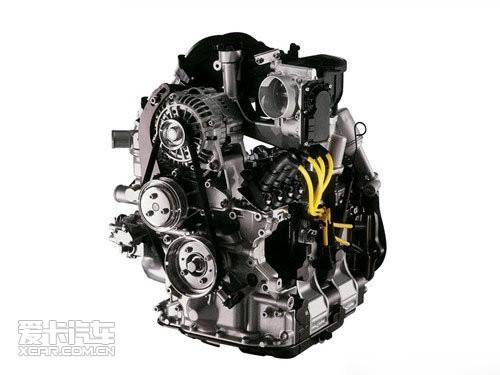

馬自達RX-8所使用的1.3L轉子發動機

　　70年代石油危機爆發，各國忙于應付各方面的困難而無暇顧及發展轉子發動機，唯有馬自達公司仍然深信轉子發動機的潛力，獨自研究和生產轉子發動機，并為此付出了相當大的代價。他們逐步克服了轉子發動機的缺陷，成功地由試驗性生產過渡到商業性生產，并將安裝了轉子發動機的RX－7型跑車打入了美國市場，令人刮目相看。不過，RX-7于1995退出美國市場。
