堅守小眾 圖解馬自達RX系的歷史(7)

　　相關鏈接：轉子發動機簡介

　　轉子發動機采用三角轉子旋轉運動來控制壓縮和排放，與傳統的活塞往復式發動機的直線運動迥然不同。這種發動機由德國人菲加士·汪克爾發明，在總結前人的研究成果的基礎上，解決了一些關鍵技術問題，研制成功第一臺轉子發動機。

　　汪克爾于1902年出生在德國，1921年到1926年受雇于海德堡一家科技出版社的銷售部。在1924年，汪克爾在海德堡建立了自己的公司，他花了大量的時間在那里進行轉子發動機的研制，在1927年，諸如氣密性和潤滑等的一系列技術問題的攻克終于有了眉目。60年初在德國生產出第一輛裝配了轉子發動機的小跑車。當時業內人士認為這種發動機的結構緊湊輕巧，運轉寧靜暢順，也許會取替?zhèn)鹘y(tǒng)的活塞式發動機。

　　1964年，日內瓦的德法合資企業COMOBIL公司，首次把轉子發動機裝在轎車上成為正式產品。1967年，日本人也將轉子發動機裝在馬自達轎車上開始成批生產。

　　一向?qū)π录夹g(shù)情有獨鐘的馬自達公司投巨資從汪克爾公司買下了這項技術。由于這是一項高新技術，懂得這項技術的人寥寥無幾，發動機壞了無人會修，而且耗油大，汽車界有人對這種發動機的市場前景產生了懷疑。70年代石油危機爆發，各國忙于應付各方面的困難而無暇顧及發展轉子發動機，唯有馬自達公司仍然深信轉子發動機的潛力，獨自研究和生產轉子發動機，并為此付出了相當大的代價。他們逐步克服了轉子發動機的缺陷，成功地由試驗性生產過渡到商業性生產，并將安裝了轉子發動機的RX－7型跑車打入了美國市場，令人刮目相看。

　　在世界環保意識日益強化，石油資源日漸沽竭的今天，以氫氣做動力源的研究已成為一大課題。當年馬自達堅持下來的轉子發動機從結構上講是最適合燃燒氫氣，而且最干凈，因?yàn)闅淙紵�完后排出的是水蒸汽，�?duì)環境沒有任何污染。馬自達公司改制了RX－7型跑車的轉子發動機，使它可以用氫做燃料。這種發動機裝配在馬自達HR一X汽車上，1立方米的燃料箱吸儲了相當43立方米的壓縮氫氣，以每小時60公里的車速可行駛230公里，引起了各界人士的關注。

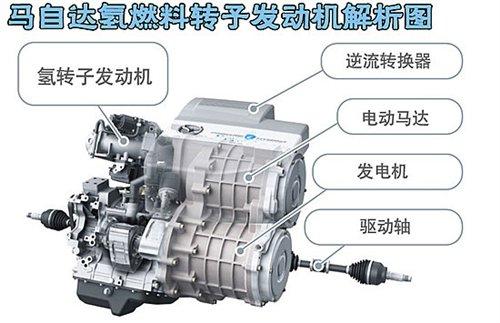

『氫燃料轉子發動機解析圖』

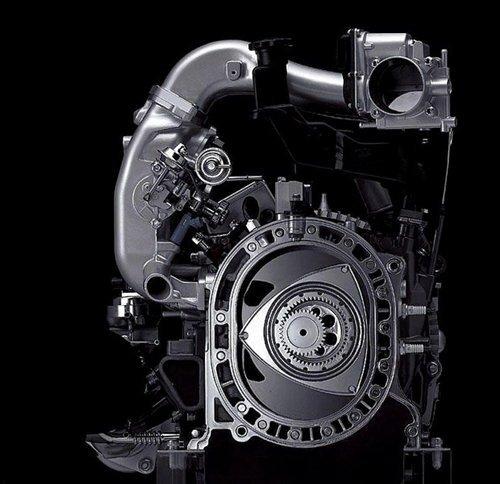

　　一般發動機是往復運動式發動機，工作時活塞在氣缸里做往復直線運動，為了把活塞的直線運動轉化為旋轉運動，必須使用曲柄連桿機構。轉子發動機則不同，它直接將可燃?xì)獾娜紵�膨脹力轉化為驅動扭矩。與往復式發動機相比，轉子發動機取消了無用的直線運動，因而同樣功率的轉子發動機尺寸較小，重量較輕，而且振動和噪聲較低，具有較大優勢。

　　『馬自達轉子發動機工作原理視頻』

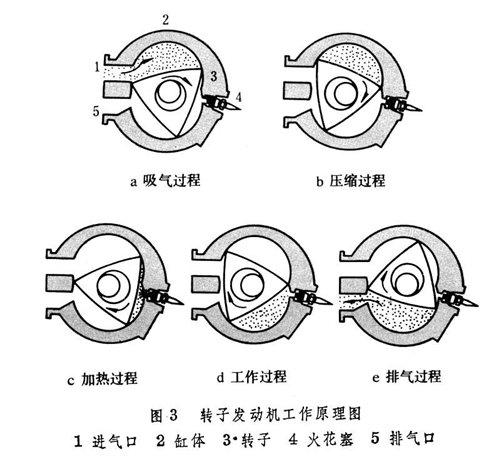

　　轉子發動機的運動特點是：三角轉子的中心繞輸出軸中心公轉的同時，三角轉子本身又繞其中心自轉。在三角轉子轉動時，以三角轉子中心為中心的內齒圈與以輸出軸中心為中心的齒輪嚙合，齒輪固定在缸體上不轉動，內齒圈與齒輪的齒數之比為3:2。上述運動關系使得三角轉子頂點的運動軌跡（即汽缸壁的形狀）似“8”字形。三角轉子把汽缸分成三個獨立空間，三個空間各自先后完成進氣、壓縮、做功和排氣，三角轉子自轉一周，發動機點火做功三次。由于以上運動關系，輸出軸的轉速是轉子自轉速度的3倍，這與往復運動式發動機的活塞與曲軸1:1的運動關系完全不同。（文/章寧）
