解決方案

　　需求特點

　　IPTV是典型的高碼流、多并發I/O模式，對存儲系統的要求是：在一定的并發量下保證每個I/O流的帶寬，否則客戶端就會出現跳楨、停滯的現象，影響服務質量。傳統的單一存儲設備是無法達到這樣的。當然，通過一定的緩沖策略，可以減小對存儲性能的需求。

　　實現方式

　　在數據存儲系統的設計過程中，從系統的兼容性、穩定性與可靠性角度出發，并

　　且考慮到保護已有的投資，選擇了基于IP SAN 架構的數據存儲方案。采用IP SAN架構的存儲，可以將I/O分布在整個存儲區域網的所有存儲設備上。

　　整體結構

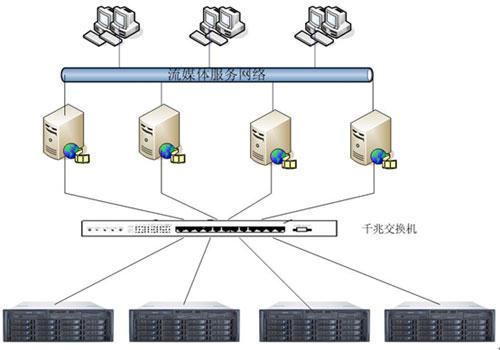

　　本方案通過4個視頻服務器對外提供視頻點播服務。在視頻服務器后端建立一個

　　IP SAN 的存儲區域網絡，來提供視頻資料的存儲。視頻服務器的前端通過光纖

　　連入千兆以太網交換機，后端也連入千兆的存儲區域網絡。服務器通過網絡可以

　　以千兆的速度進行訪問存儲陣列。

　　方案分析

　　方案特性

　　本設計方案是基于模塊化、可擴展、無單點故障的IP SAN 解決方案，具有容災和業務連續性等特性。它對企業的業務系統能夠提供無縫的異地容災備份解決方

　　案，為企業業務系統高效、高可靠性的雙磁盤陣列系統遠程容災備份方案提供良

　　好的高可用性支持。方案投資不高，原有的設備得到合理利用的前提下，基于網

　　絡的數據存儲服務性能得到明顯提升，業務數據實現了有效的匯集和管理，實現

　　了性能和價格的最優組合。相對FC-SAN成本低得多。使用成熟的IP技術，容易維護。幾乎無限的擴容能力(等同于IP網絡的擴容能力)。容易擴容，由于采用SAN架構，接入存儲設備即可實現擴容。設備兼容性好，由于是采用成熟的IP技術，各廠家的設備之間的兼容性好過FC。容易兼容未來的發展，只要交換機支持即可。

　　產品特性

　　同時提供IP SAN 和NAS

　　該存儲方案實現了存儲進行集中管理和存儲。針對服務器的數據存儲，工業界上

　　一般是采用SAN 的架構。即首信方案采用IP SAN 的架構，使用iSCSI 協議，提

　　供真正的高性能的塊級數據訪問。實現了對服務器本地磁盤的擴展。從而提高數

　　據存儲的可靠性，可擴展性，和高性能。但是，對于某些對性能要求不高的文件在用戶之間的共享應用，可以采用NAS的存儲。由于首信存儲的產品同時提供IP SAN 和NAS 的功能，所以可以同時滿足存儲在這兩方面的需求。即首信的IPSAN 功能可以滿足服務器的高速塊級訪問需求；首信的NAS 功能可以滿足針對以人為對象的文件共享的需求；

　　極易管理 (全中文)

　　易管理和使用是也是存儲系統的一個基本要求。首信存儲的產品的管理系統是面

　　向用戶設計的全中文的管理系統。而且業界最先進的基于瀏覽器的管理方法，在

　　客戶端無需安裝任何軟件。根據我們的經驗，管理員可以在15 到20 分鐘內，就

　　輕松掌握整體系統的使用和管理。

　　獨有加密和授權技術

　　針對軍用系統對數據安全的特殊要求，首信存儲在其產品中采用了獨有的安全技

　　術(專利號：200510011667.2)。保證管理和數據在存儲基本的安全性。所有的

　　管理數據都是在加密的情況下，進行傳輸?shù)�；而且在IP 授權的基礎上，存儲系

　　統還采用了CHAP 授權技術。

　　高可擴充性

　　首信的產品采用先進的IP SAN 架構，所以可以實現存儲容量的高可擴充性。在

　　應用發展，存儲需求增長，現有容量不足的情況下，可以簡單的購買更多的存儲

　　聯入交換機，這樣在提高了容量的基礎上，也同時提高了性能。而NAS 方案，如果采用NAS 后面接存儲的方式，則出口性能受限；如果采用額外NAS 設備的方式，則無法實現單卷容量擴展。

　　高性價比

　　IP SAN 的結構本身就是一個性價比高的架構。現有的網絡環境無需改變；甚至

　　無需購置額外的交換機；而且管理員也對IP 網絡很熟悉，所以很容易上手。

　　首信的產品通過兼容NAS 的功能，進一步提高了產品的性價比。使客戶無需為

　　了個別的針對用戶的共享需求，而使用額外的NAS 服務器和NAS 產品。

　　數據存儲的高可靠性和可用性

　　數據存儲采用RAID5 技術，熱備和鏡像技術。這樣，即使出現硬盤損壞，RAID5 可以保證數據不丟；熱備技術，可以使設備在出現壞盤時，無需人工介入，自動開始修復工作(RAID 重構)；通過鏡像技術，在最極端的整臺設備損壞的情況下，數據仍然不丟，而且存儲服務無需中斷。首信的多網口虛擬化技術，還可以保證存儲器在單個網絡連接斷開的情況下，仍然可以正常工作，保證了設備的高可用性。
